| Brand Name: | Seacent |
| Model Number: | kuncir 2CH |
| MOQ: | 10 buah |
| Payment Terms: | L/C, T/T |

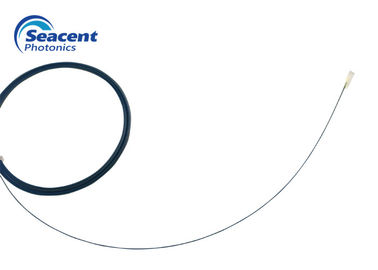

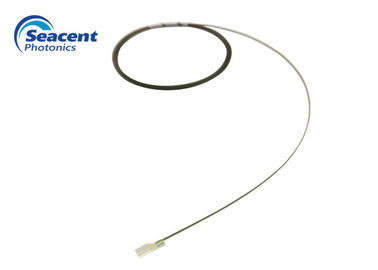

Rendah PDL PM980 V Groove Fiber Array 2CH G657A1 0.5M Panjang ROHS Disetujui
Pigtail susunan serat 2CH G657A1 panjang 0,5M
sayaKeterangan:
Kami menyediakan proses perakitan/pemotongan/pemolesan yang unik untuk mendapatkan akurasi terbaik dari posisi inti serat dengan permukaan Poles yang sempurna. Array serat adalah komponen penting yang digunakan dalam berbagai aplikasi untuk menghubungkan serat optik ke pandu gelombangnya.
Fitur:
Kehilangan penyisipan rendah dan PDL rendah
Presisi tinggi dan keandalan tinggi
Dimensi kompak
Aplikasi:
Sakelar
interferometri
Sensor optik
Komponen terintegrasi
Multiplexer / Demultiplexer
Koneksi ke perangkat pemandu gelombang
Spesifikasi:
| panjang serat | dari beberapa sentimeter hingga beberapa ratus meter |
| jenis serat | PMF, MMF, SMF atau kustom |
| sudut pemolesan | 0+/-0,5；8+/-0,5；kustom |
| akurasi posisi serat | +/-1um(x dan sumbu) |
| konektor | FC,LC,SC,ST,SMA,MU,E2000,lainnya |
| jarak serat | berdasarkan permintaan |
| jumlah serat | berdasarkan permintaan |
Tabel dimensi pelat dasar V-groove:
| L | W | H | x | kamu | kesalahan menyeluruh | ||||||
| Tipe | ukuran | perbedaan umum | ukuran | perbedaan umum | ukuran | perbedaan umum | ukuran | perbedaan umum | perbedaan tinggi inti | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0,3 | 2.5 | ± 0,05 | 2.5 | ± 0,05 | 0,25 | 0,0005 | 0,001 | 0.1 | |
| 4CH 250 | 10 | ±0,3 | 2.5 | ± 0,05 | 2.5 | ± 0,05 | 0,25 | 0,0005 | 0,001 | 0.1 | |
| 8CH 250 | 10 | ±0,3 | 3.5 | ± 0,05 | 2.5 | ± 0,05 | 0,25 | 0,0005 | 0,001 | 0.1 | |
| 8CH 127 | 10 | ±0,3 | 2.5 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | 0,0005 | 0,001 | 0.1 | |
| 16CH 127 | 10 | ±0,3 | 3.5 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | 0,0005 | 0,001 | 0.1 | |
| 32CH 127 | 10 | ±0,3 | 5.7 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | 0,0005 | 0,001 | 0.1 | |
| 48CH 127 | 12 | ±0,3 | 7.8 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | 0,0005 | 0,001 | 0.1 | |
| 64CH 127 | 12 | ±0,3 | 9.8 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | 0,0005 | 0,001 | 0.1 | |
| 96CH 127 | 12 | ±0,3 | 16 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | 0,0005 | 0,001 | 0.1 | |
| 128CH 127 | 12 | ±0,3 | 20 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | 0,0005 | 0,001 | <.0.1 | |
Meminta informasi:
|
Nomor produk |
Jenis serat: |
Panjang serat: |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0 = 0,5M 1 = 1,0M 2 = 1,5M 3 = 2.0M 4 = 2.5M |
|
|
