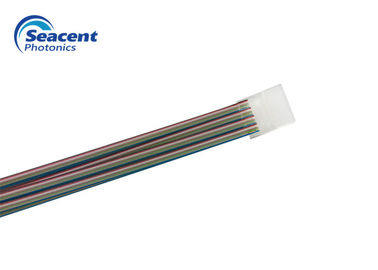

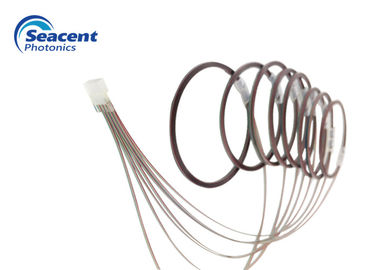

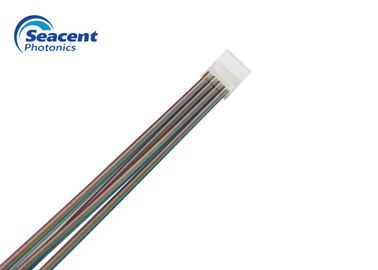

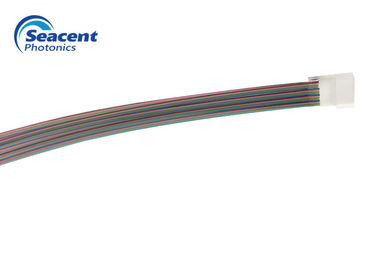

Rumah ProdukSerat optik ArrayArray Serat Optik Rugi Penyisipan Rendah Dengan Spasi Inti Presisi Tinggi
Low Insertion Loss Optical Fiber Array With High Precision Core Spacing
Low Insertion Loss Optical Fiber Array With High Precision Core Spacing
Array Serat Optik Rugi Penyisipan Rendah Dengan Spasi Inti Presisi Tinggi Low Insertion Loss Optical Fiber Array With High Precision Core Spacing Low Insertion Loss Optical Fiber Array With High Precision Core Spacing Low Insertion Loss Optical Fiber Array With High Precision Core Spacing Low Insertion Loss Optical Fiber Array With High Precision Core Spacing
Hubungi sekarang

Array Serat Optik Rugi Penyisipan Rendah Dengan Spasi Inti Presisi Tinggi

Kuantitas min Order : 10pcs Waktu pengiriman : 5-8 hari kerja
Syarat-syarat pembayaran : L/C, T/T
Tempat asal: Guangdong, Cina Nama merek: Seacent
Sertifikasi: ISO9001,ROHS Nomor model: Fiber Array-64CH

Informasi Detail
Warna: Biru, oranye, hijau, coklat, putih, merah, hitam, kuning, ungu, merah muda, hijau air Bahan: Kaca kuarsa, borosilikat, silikon
Sudut pemolesan (°): 0, + 8, -8 (± 0,3) Penyambung: SC, FC, LC, ST, LC kabel serat patch dan sebagainya
Semir Ferrule: PC, UPC, APC Pengepakan: Kotak Dalam Dan Karton Ekspor, Polybag
Cahaya Tinggi:

array serat plc

,

array serat

Deskripsi Produk

Array serat 64 CH 3 jenis bahan, sudut UPC / APC Polishing
Deskripsi:

Fiber Arrays, sebagai salah satu bagian penting untuk PLC Splitter, dibuat dengan substrat V-Groove presisi tinggi untuk mencari posisi inti serat dan permukaan pemoles yang akurat, menawarkan kehilangan penyisipan yang rendah dan kehilangan pengembalian yang tinggi.

Array serat adalah serat telanjang yang menghilangkan lapisan serat. Bagian ditempatkan dalam alur-V dan diberi tekanan oleh perekat oleh anggota pressurisasi.

Fitur:

Kehilangan insersi rendah

Stabilitas dan keandalan yang tinggi

Keseragaman saluran yang baik

Spasi inti presisi tinggi

Memenuhi standar ROHS

Spesifikasi:

Barang Parameter
Jumlah saluran 1CH ~ 128CH
Bahan Kaca kuarsa, borosilikat, silikon
Jarak / toleransi inti (μm) 250, 127 / 0.7
Panjang serat (m) 2,0 ± 0,1
Sudut pemolesan (°) 0, + 8, -8 (± 0,3)
Polishing kerataan ﹤ 5 pinggiran @ 633nm
Jenis serat SMF-28e atau SMF-28e XB
Suhu operasi (℃) -40 ~ 85

V-groove tabel dimensi pelat dasar:

L. W H X Y kesalahan komprehensif
Tipe ukuran perbedaan umum ukuran perbedaan umum ukuran perbedaan umum ukuran perbedaan umum perbedaan tinggi inti R = √ x2 + y2
2CH 250 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤0.001 ＜ 0,1
4CH 250 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤0.001 ＜ 0,1
8CH 250 10 ± 0,3 3.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤0.001 ＜ 0,1
8CH 127 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤0.001 ＜ 0,1
16CH 127 10 ± 0,3 3.5 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤0.001 ＜ 0,1
32CH 127 10 ± 0,3 5.7 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤0.001 ＜ 0,1
48CH 127 12 ± 0,3 7.8 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤0.001 ＜ 0,1
64CH 127 12 ± 0,3 9.8 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤0.001 ＜ 0,1
96CH 127 12 ± 0,3 16 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤0.001 ＜ 0,1
128CH 127 12 ± 0,3 20 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤0.001 ＜ 0,1
Aplikasi:

Perangkat serat optik array aktif / pasif

Kisi pandu gelombang tersusun

Waveguide optik planar

Modul optik multi-saluran

Meminta informasi:
Nomor produk Jenis serat Panjang serat
01 = 1CH
02 = 2CH
03 = 4CH
04 = 8CH
05 = 12CH
06 = 16CH
07 = 24CH
08 = 32CH
09 = 48CH
10 = 64CH
11 = 96CH
12 = 128CH
1 = G657A1
2 = G657A2
3 = G652D
4 = G652B
0 = 0,5 juta
1 = 1.0M
2 = 1.5M
3 = 2.0M
4 = 2.5M
S = Disesuaikan

Label:

susunan serat optik

susunan serat

array serat plc
