Detail produk:
|
|
| Tempat asal: | Guangdong, Cina |
|---|---|
| Nama merek: | Seacent |
| Sertifikasi: | ISO9001,ROHS |
| Nomor model: | 40-CH 100G |
|
Syarat-syarat pembayaran & pengiriman:
|
|
| Kuantitas min Order: | Dapat dinegosiasikan |
| Harga: | negotiation |
| Waktu pengiriman: | 5-8 HARI KERJA |
| Syarat-syarat pembayaran: | L / C, T / T |
| Menyediakan kemampuan: | 100.000 per bulan |
|
Informasi Detail |
|||
| Jumlah saluran: | 16/32/40/48 | Spasi Saluran: | 50 Ghz |
|---|---|---|---|
| Mengembalikan kerugian: | ≥40 dB | Suhu Operasional: | -20 ~ 70 ℃ |
| Nama: | AWG Mux | keuntungan: | Kehilangan insersi rendah |
| Cahaya Tinggi: | optik,kisi-kisi wavegide tersusun awg |
||
Deskripsi Produk

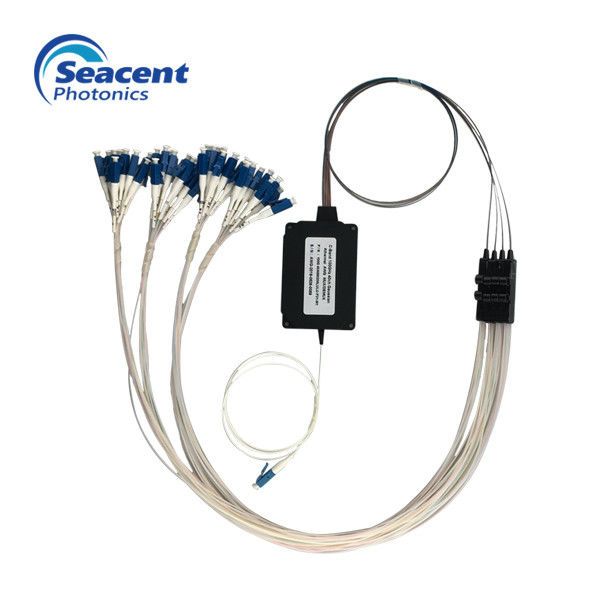

40 CH 50G Thermal AWG Mux, Rugi Penyisipan Rendah dalam sistem DWDM
Deskripsi AWG MUX
Seacent Photonics menawarkan rangkaian lengkap produk AWG Thermal / Athermal, termasuk 50GHz, 100GHz dan 200GHz Thermal / Athermal AWG. Di sini kami menyajikan spesifikasi generik untuk AWG Thermal Top 40-channel 100GHz (40 channel TAWG) yang disediakan komponen MUX / DEMUX. untuk digunakan dalam sistem DWDM.
Fitur AWG MUX
AWG MUX Area Aplikasi
Parameter AWG MUX
| Parameter | Satuan | Flat top | Gaussion | Flat top | Gaussion |
|
Jumlah saluran |
16/32/40/48 | 80/88/96 | |||
| Spasi saluran | Ghz | 50 | 50 | ||
| Frekuensi saluran | Thz |
Pita biru = 1528.773 ~ 1547.316 Pita merah = 1545.720 ~ 1564.679 |
C-band = 1526.827 ~ 1564.679 | ||
| Akurasi panjang gelombang | nm | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 |
| Bandwidth 1db | nm | ≥0.18 | ≥0,12 | ≥0.18 | ≥0,12 |
| Bandwidth 3db | nm | ≥0.28 | ≥0.20 | ≥0.28 | ≥0.20 |
| Rugi penyisipan (passband) | dB | ≤4.5 | ≤3.7 | ≤5.5 | ≤4.5 |
| Crosstalk saluran yang berdekatan | dB | ≥27 | ≥27 | ||
| Crosstalk saluran tidak berbatasan | dB | ≥30 | ≥30 | ||
| Total crosstalk | dB | ≥24 | ≥24 | ||
| Keseragaman kerugian penyisipan | dB | ≤1.2 | ≤1.5 | ||
| Kerugian polarisasi | dB |
≤0.5 |
≤0.5 | ≤0.5 | ≤0.5 |
| Mengembalikan kerugian | dB | ≥40 | |||
| Penyebaran | ps / nm | ± 10 | |||
| Suhu Operasional | ℃ | -20 ~ 70 | |||
| Ukuran (panjang * lebar * tinggi) | mm | 120 * 70 * 12.3 | 130 * 90 * 11.3 | ||
DWDM-AWG-Seacent Photonics.pdf
