| Brand Name: | Seacent |
| Model Number: | |
| MOQ: | 10 buah |
| harga: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 buah per bulan |

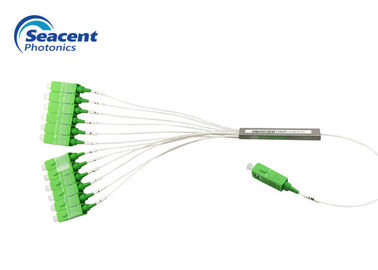

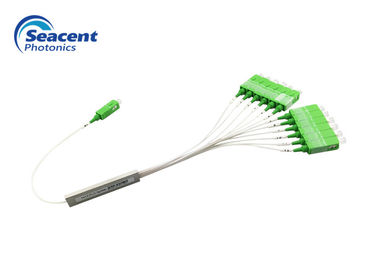

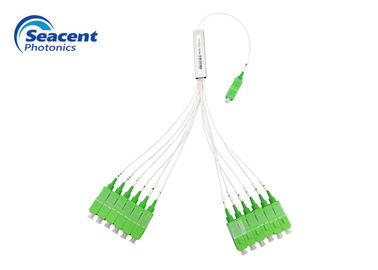

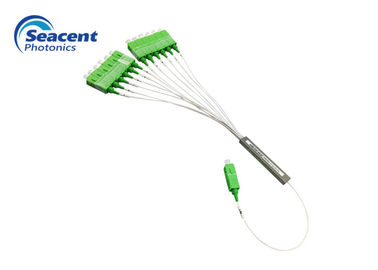

1x12 Steel Tube PLC Splitter dengan rasio khusus SC / APC Connector
Deskripsi Serat Optik PLC Splitter
Mini Planar Lightwave Circuit (PLC) splitters are having the smallest footprint, being ideal for on the spot splicing and integration. Mini Planar Lightwave Circuit (PLC) splitter memiliki jejak terkecil, ideal untuk penyambungan dan integrasi di tempat. The Mini splitters have SC,FC,LC or ST optical connectors with UPC or APC polishing and use .9mm fiber pigtails. Mini splitter memiliki konektor optik SC, FC, LC atau ST dengan UPC atau APC polishing dan menggunakan .9mm pigtails fiber. Their casing is made of aluminum. Casing mereka terbuat dari aluminium. Configurations are available for up to 1x32 for the mini type splitters. Konfigurasi tersedia hingga 1x32 untuk splitter tipe mini.
Fitur Fiber Optic PLC Splitter
Aplikasi Fiber Optic PLC Splitter
Parameter Splitter Serat Optik PLC
1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Panjang gelombang kerja (nm) | 1260-1650 | |||||||||||
| Jenis serat | G657A1 atau disesuaikan | |||||||||||
| Rugi penyisipan (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Keseragaman (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Kerugian tergantung polarisasi (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0,35 | ≤0,35 |
| Return loss (dB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Panjang serat (m) | 1.0 atau disesuaikan | |||||||||||
| Stabilitas suhu (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||||||||
| Suhu kerja ° C | -40 ℃ --85 ℃ | |||||||||||
| Suhu penyimpanan ° C | -40 ℃ --85 ℃ | |||||||||||
| Daya maksimum (nW) | 1000 | |||||||||||
Catatan: IL di atas tanpa parameter konektor.
1XN dengan kehilangan penyisipan konektor splitter optik dalam persyaratan di atas selain kenaikan 1X2 tidak melebihi 0,2dB, peningkatan yang tersisa tidak melebihi 0,3dB.
2XN
| Parameter | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Panjang gelombang kerja (nm) | 1260-1650 | |||||
| Jenis serat | G657A1 atau disesuaikan | |||||
| Rugi penyisipan (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Keseragaman (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Kerugian tergantung polarisasi (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0,35 |
| Return loss (dB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Panjang serat (m) | 1.0 atau disesuaikan | |||||
| Stabilitas suhu (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||
| Suhu kerja ° C | -40 ℃ --85 ℃ | |||||
| Suhu penyimpanan ° C | -40 ℃ --85 ℃ | |||||
| Daya maksimum (nW) | 1000 | |||||
Catatan: IL di atas tanpa parameter konektor.
2XN dengan kehilangan penyisipan konektor splitter optik meningkat tidak lebih dari 0,3 dB dalam persyaratan di atas.
