| Brand Name: | Seacent |
| Model Number: | |
| MOQ: | Negotiable |
| harga: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 buah per bulan |

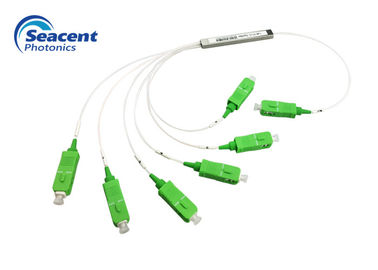

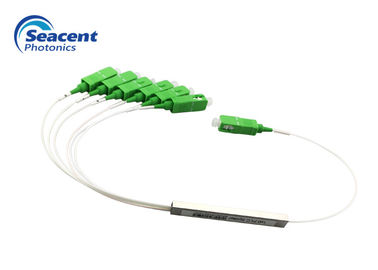

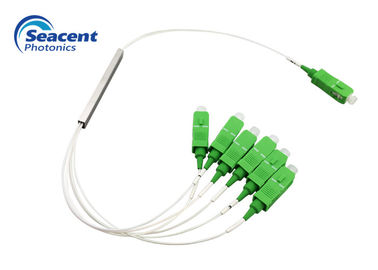

Deskripsi Serat Optik PLC Splitter
Mini type PLC Splitter menyediakan solusi distribusi optik ukuran kecil dan keandalan tinggi dengan biaya rendah. Ini tidak hanya mempertahankan struktur kompak Bare Fiber PLC Splitter, tetapi juga menyediakan konektor, itu adalah pilihan ideal untuk aplikasi dalam kondisi ukuran kecil.
Fitur Fiber Optic PLC Splitter
Aplikasi Fiber Optic PLC Splitter
Parameter Splitter Serat Optik PLC
1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Panjang gelombang kerja (nm) | 1260-1650 | |||||||||||
| Jenis serat | G657A1 atau disesuaikan | |||||||||||
| Rugi penyisipan (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Keseragaman (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Kerugian tergantung polarisasi (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0,35 | ≤0,35 |
| Return loss (dB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Panjang serat (m) | 1.0 atau disesuaikan | |||||||||||
| Stabilitas suhu (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||||||||
| Suhu kerja ° C | -40 ℃ --85 ℃ | |||||||||||
| Suhu penyimpanan ° C | -40 ℃ --85 ℃ | |||||||||||
| Daya maksimum (nW) | 1000 | |||||||||||
Catatan: IL di atas tanpa parameter konektor.
1XN dengan kehilangan penyisipan konektor splitter optik dalam persyaratan di atas selain kenaikan 1X2 tidak melebihi 0,2dB, peningkatan yang tersisa tidak melebihi 0,3dB.
2XN
| Parameter | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Panjang gelombang kerja (nm) | 1260-1650 | |||||
| Jenis serat | G657A1 atau disesuaikan | |||||
| Rugi penyisipan (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Keseragaman (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Kerugian tergantung polarisasi (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0,35 |
| Return loss (dB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Panjang serat (m) | 1.0 atau disesuaikan | |||||
| Stabilitas suhu (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||
| Suhu kerja ° C | -40 ℃ --85 ℃ | |||||
| Suhu penyimpanan ° C | -40 ℃ --85 ℃ | |||||
| Daya maksimum (nW) | 1000 | |||||
Catatan: IL di atas tanpa parameter konektor.
2XN dengan kehilangan penyisipan konektor splitter optik meningkat tidak lebih dari 0,3dB dalam persyaratan di atas.
