| Brand Name: | Seacent |
| Model Number: | 1x4 |
| MOQ: | Negotiable |
| harga: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 buah per bulan |

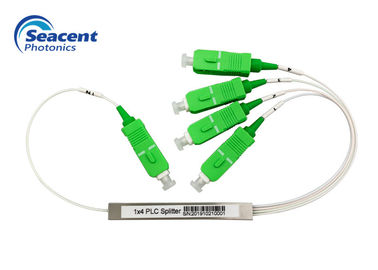

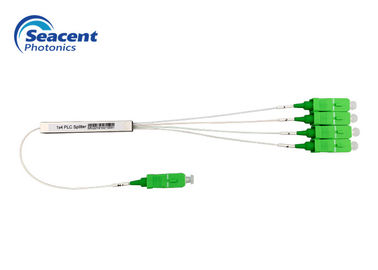

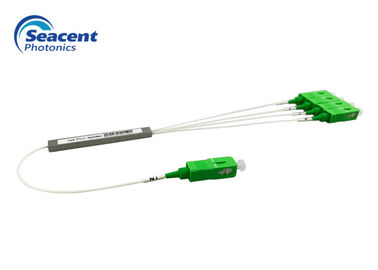

tipe mini 1x4 PLC Splitter dengan SC / APC Connector insertion loss rendah
Fitur Fiber Optic PLC Splitter
Aplikasi Fiber Optic PLC Splitter
Parameter Splitter Serat Optik PLC
1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Panjang gelombang kerja (nm) | 1260-1650 | |||||||||||
| Jenis serat | G657A1 atau disesuaikan | |||||||||||
| Rugi penyisipan (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Keseragaman (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Kerugian tergantung polarisasi (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0,35 | ≤0,35 |
| Return loss (dB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Panjang serat (m) | 1.0 atau disesuaikan | |||||||||||
| Stabilitas suhu (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||||||||
| Suhu kerja ° C | -40 ℃ --85 ℃ | |||||||||||
| Suhu penyimpanan ° C | -40 ℃ --85 ℃ | |||||||||||
| Daya maksimum (nW) | 1000 | |||||||||||
Catatan: IL di atas tanpa parameter konektor.
1XN dengan kehilangan penyisipan konektor splitter optik dalam persyaratan di atas selain kenaikan 1X2 tidak melebihi 0,2dB, peningkatan yang tersisa tidak melebihi 0,3dB.
2XN
| Parameter | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Panjang gelombang kerja (nm) | 1260-1650 | |||||
| Jenis serat | G657A1 atau disesuaikan | |||||
| Rugi penyisipan (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Keseragaman (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Kerugian tergantung polarisasi (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0,35 |
| Return loss (dB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Panjang serat (m) | 1.0 atau disesuaikan | |||||
| Stabilitas suhu (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||
| Suhu kerja ° C | -40 ℃ --85 ℃ | |||||
| Suhu penyimpanan ° C | -40 ℃ --85 ℃ | |||||
| Daya maksimum (nW) | 1000 | |||||
Catatan: IL di atas tanpa parameter konektor.
2XN dengan kehilangan penyisipan konektor splitter optik meningkat tidak lebih dari 0,3 dB dalam persyaratan di atas.
Spesifikasi Detaild Serat Optik PLC Splitter
|
|
