| Nama merek: | Seacent |
| Model Number: | 1x5 |
| MOQ: | Negotiable |
| harga: | negotiable |
| Ketentuan Pembayaran: | L/C, T/T |
| Kemampuan Penyediaan: | 1000000 buah per bulan |

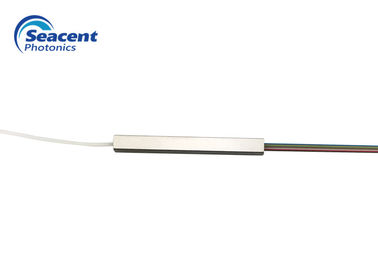

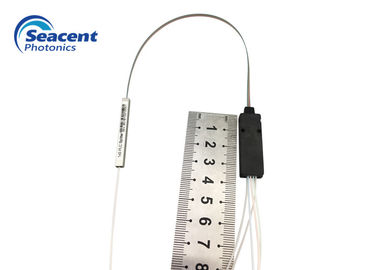

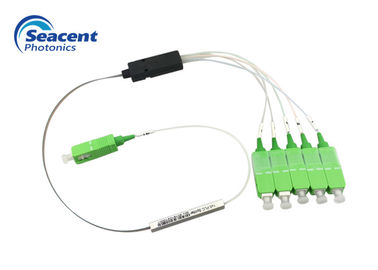

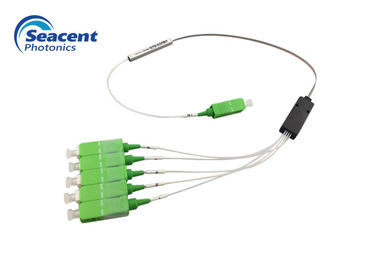

1x5 Cabang jenis PLC Splitter kehilangan insersi rendah untuk sistem FTTH
Deskripsi Serat Optik PLC Splitter
Seacent Photonics Advanced Components introduces a family of high performance PLC Splitter Modules. Seacent Photonics Advanced Components memperkenalkan keluarga Modul Splitter PLC kinerja tinggi. The Modules utilize the optical waveguide chips , which rely on the Plasma Chemical Vapor Deposition (P-CVD) technology and its patented fabrication process for providing stable optical characteristics. Modul menggunakan chip pandu gelombang optik, yang bergantung pada teknologi Plasma Chemical Vapor Deposition (P-CVD) dan proses fabrikasi yang dipatenkan untuk memberikan karakteristik optik yang stabil.
The Modules' silica on silica waveguide and optical fiber array are precisely aligned within an ultra-compact package tested to Telcordia GR-1209 and GR-1221. Silika Modul pada pandu gelombang silika dan susunan serat optik secara tepat disejajarkan dalam paket ultra-kompak yang diuji untuk Telcordia GR-1209 dan GR-1221. The package features low Insertion Loss, low Polarization Dependent Loss and high port uniformity . Paket ini memiliki Loss Penyisipan yang rendah, Kehilangan Ketergantungan Polarisasi yang rendah dan keseragaman port yang tinggi. The Splitter modules are available with 1xN up to 64 and 2xN up to 32 channel configurations and also supplied with various connectorized cassette modules Modul Splitter tersedia dengan konfigurasi 1xN hingga 64 dan 2xN hingga 32 saluran dan juga dilengkapi dengan berbagai modul kaset terhubung
Fitur Fiber Optic PLC Splitter
Aplikasi Fiber Optic PLC Splitter
Parameter Splitter Serat Optik PLC
| Parameter | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Panjang gelombang kerja (nm) | 1260-1650 | ||||
| Jenis serat | G657A1 atau disesuaikan | ||||
| Rugi penyisipan (dB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| Keseragaman (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Kerugian tergantung polarisasi (dB) | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0,35 |
| Return loss (dB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Panjang serat (m) | 1.0 atau disesuaikan | ||||
| Stabilitas suhu (dB) | -40 ℃ --85 ℃ (≤0.5) | ||||
| Suhu kerja ° C | -40 ℃ --85 ℃ | ||||
| Suhu penyimpanan ° C | -40 ℃ --85 ℃ | ||||
| Daya maksimum (nW) | 1000 | ||||
Catatan: IL di atas tanpa parameter konektor.
1XN dengan kehilangan penyisipan konektor splitter optik dalam persyaratan di atas selain kenaikan 1X2 tidak melebihi 0,2dB, peningkatan yang tersisa tidak melebihi 0,3dB.
| Parameter | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Panjang gelombang kerja (nm) | 1260-1650 | ||||
| Jenis serat | G657A1 atau disesuaikan | ||||
| Rugi penyisipan (dB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Keseragaman (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Kerugian tergantung polarisasi (dB) | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0,35 |
| Return loss (dB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Panjang serat (m) | 1.0 atau disesuaikan | ||||
| Stabilitas suhu (dB) | -40 ℃ --85 ℃ (≤0.5) | ||||
| Suhu kerja ° C | -40 ℃ --85 ℃ | ||||
| Suhu penyimpanan ° C | -40 ℃ --85 ℃ | ||||
| Daya maksimum (nW) | 1000 | ||||
Catatan: IL di atas tanpa parameter konektor.
2XN dengan kehilangan penyisipan konektor splitter optik meningkat tidak lebih dari 0,3 dB dalam persyaratan di atas.
Spesifikasi Detil Serat Optik PLC Splitter
|
|
