| Nama merek: | Seacent |
| Model Number: | 1x3 |
| MOQ: | Negotiable |
| harga: | negotiable |
| Ketentuan Pembayaran: | L/C, T/T |
| Kemampuan Penyediaan: | 1000000 buah per bulan |

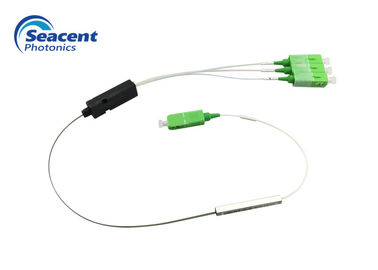

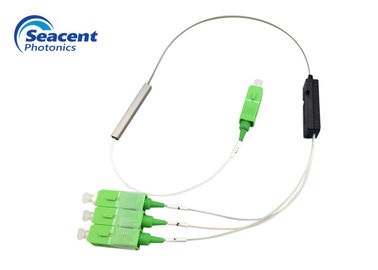

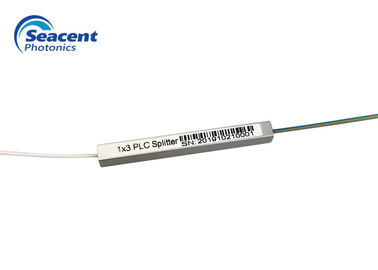

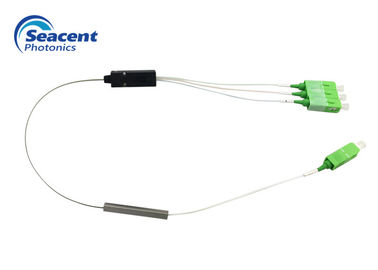

1x3 Cabang jenis PLC Splitter kehilangan laba tinggi untuk sistem FTTH
Deskripsi Serat Optik PLC Splitter
Menurut prinsipnya, splitter serat optik dapat dibagi menjadi splitter Biconical Taper (FBT) dan Splitter Planar Lightwave Circuit (PLC).
The FBT splitter is one of the most common. Pembagi FBT adalah salah satu yang paling umum. FBT splitters are widely accepted and used in passive networks, especially for instances where the split configuration is smaller (1x2, 1X4, 2x2, etc.).[1] Pembagi FBT diterima secara luas dan digunakan dalam jaringan pasif, terutama untuk contoh di mana konfigurasi split lebih kecil (1x2, 1X4, 2x2, dll.). [1]
The PLC is a more recent technology. PLC adalah teknologi yang lebih baru. PLC splitters offer a better solution for larger applications. PLC splitter menawarkan solusi yang lebih baik untuk aplikasi yang lebih besar. Waveguides are fabricated using lithography onto a silica glass substrate, which allows for routing specific percentages of light. Waveguides dibuat menggunakan litografi ke substrat kaca silika, yang memungkinkan untuk mengarahkan persentase cahaya tertentu. As a result, PLC splitters offer accurate and even splits with minimal loss in an efficient package. Akibatnya, PLC splitter menawarkan pembagian yang akurat dan merata dengan kerugian minimal dalam paket yang efisien.
Fitur Fiber Optic PLC Splitter
Aplikasi Fiber Optic PLC Splitter
Parameter Splitter Serat Optik PLC
| Parameter | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Panjang gelombang kerja (nm) | 1260-1650 | ||||
| Jenis serat | G657A1 atau disesuaikan | ||||
| Rugi penyisipan (dB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| Keseragaman (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Kerugian tergantung polarisasi (dB) | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0,35 |
| Return loss (dB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Panjang serat (m) | 1.0 atau disesuaikan | ||||
| Stabilitas suhu (dB) | -40 ℃ --85 ℃ (≤0.5) | ||||
| Suhu kerja ° C | -40 ℃ --85 ℃ | ||||
| Suhu penyimpanan ° C | -40 ℃ --85 ℃ | ||||
| Daya maksimum (nW) | 1000 | ||||
Catatan: IL di atas tanpa parameter konektor.
1XN dengan kehilangan penyisipan konektor splitter optik dalam persyaratan di atas selain kenaikan 1X2 tidak melebihi 0,2dB, peningkatan yang tersisa tidak melebihi 0,3dB.
| Parameter | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Panjang gelombang kerja (nm) | 1260-1650 | ||||
| Jenis serat | G657A1 atau disesuaikan | ||||
| Rugi penyisipan (dB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Keseragaman (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Kerugian tergantung polarisasi (dB) | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0,35 |
| Return loss (dB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Panjang serat (m) | 1.0 atau disesuaikan | ||||
| Stabilitas suhu (dB) | -40 ℃ --85 ℃ (≤0.5) | ||||
| Suhu kerja ° C | -40 ℃ --85 ℃ | ||||
| Suhu penyimpanan ° C | -40 ℃ --85 ℃ | ||||
| Daya maksimum (nW) | 1000 | ||||
Catatan: IL di atas tanpa parameter konektor.
2XN dengan kehilangan penyisipan konektor splitter optik meningkat tidak lebih dari 0,3 dB dalam persyaratan di atas.
Spesifikasi Detil Serat Optik PLC Splitter
PLC Splitter-Cabang tipe-Seacent Photonics.pdf
|
|
