| Nama merek: | Seacent |
| Model Number: | Array serat-32CH |
| MOQ: | 10pcs |
| Ketentuan Pembayaran: | L/C, T/T |

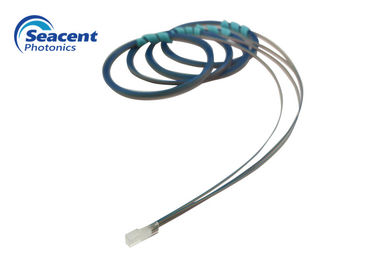

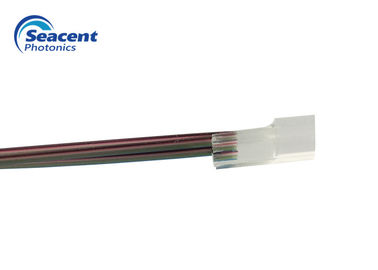

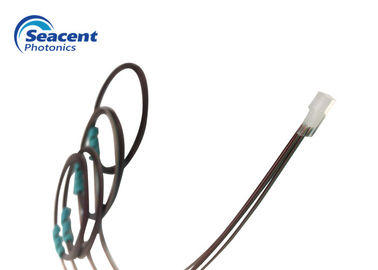

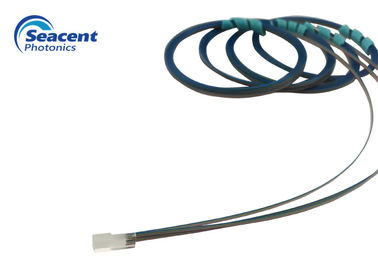

Susunan Serat dibuat dengan substrat V-groove berpresisi tinggi dengan proses perakitan / pemolesan yang unik dari Browave untuk mendapatkan akurasi posisi inti serat yang sangat baik dan kualitas permukaan cat yang sempurna.
Kami menyediakan proses perakitan / pemotongan / pemoles yang unik untuk mendapatkan akurasi terbaik posisi inti serat dengan permukaan Poles yang sempurna. Serat array adalah komponen penting yang digunakan dalam aplikasi yang berbeda untuk menghubungkan serat optik ke pandu gelombangnya.
Spesifikasi:
| Barang | Parameter |
| Jumlah saluran | 1CH ~ 128CH |
| Bahan | Kaca kuarsa, borosilikat, silikon |
| Jarak / toleransi inti (μm) | 250, 127 / 0.7 |
| Panjang serat (m) | 2,0 ± 0,1 |
| Sudut pemolesan (°) | 0, + 8, -8 (± 0,3) |
| Polishing kerataan | ﹤ 5 pinggiran @ 633nm |
| Jenis serat | SMF-28e atau SMF-28e XB |
| Suhu operasi (℃) | -40 ~ 85 |
V-groove tabel dimensi pelat dasar:
| L. | W | H | X | Y | kesalahan komprehensif | ||||||
| Tipe | ukuran | perbedaan umum | ukuran | perbedaan umum | ukuran | perbedaan umum | ukuran | perbedaan umum | perbedaan tinggi inti | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0,3 | 2.5 | ± 0,05 | 2.5 | ± 0,05 | 0,25 | ≤0.0005 | ≤0.001 | ＜ 0,1 | |
| 4CH 250 | 10 | ± 0,3 | 2.5 | ± 0,05 | 2.5 | ± 0,05 | 0,25 | ≤0.0005 | ≤0.001 | ＜ 0,1 | |
| 8CH 250 | 10 | ± 0,3 | 3.5 | ± 0,05 | 2.5 | ± 0,05 | 0,25 | ≤0.0005 | ≤0.001 | ＜ 0,1 | |
| 8CH 127 | 10 | ± 0,3 | 2.5 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | ≤0.0005 | ≤0.001 | ＜ 0,1 | |
| 16CH 127 | 10 | ± 0,3 | 3.5 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | ≤0.0005 | ≤0.001 | ＜ 0,1 | |
| 32CH 127 | 10 | ± 0,3 | 5.7 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | ≤0.0005 | ≤0.001 | ＜ 0,1 | |
| 48CH 127 | 12 | ± 0,3 | 7.8 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | ≤0.0005 | ≤0.001 | ＜ 0,1 | |
| 64CH 127 | 12 | ± 0,3 | 9.8 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | ≤0.0005 | ≤0.001 | ＜ 0,1 | |
| 96CH 127 | 12 | ± 0,3 | 16 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | ≤0.0005 | ≤0.001 | ＜ 0,1 | |
| 128CH 127 | 12 | ± 0,3 | 20 | ± 0,05 | 2.5 | ± 0,05 | 0,127 | ≤0.0005 | ≤0.001 | ＜ 0,1 | |
Aplikasi:
| Nomor produk | Jenis serat | Panjang serat |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0,5 juta 1 = 1.0M 2 = 1.5M 3 = 2.0M 4 = 2.5M S = Disesuaikan |
|
|
